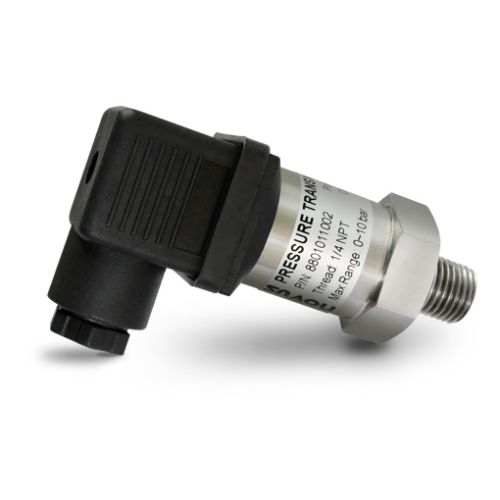

Os transmissores de pressão relativa da série NP400 apresentam uma ótima solução para a medição de pressão com excelente custo-benefício.
- Conexão ao processo: rosca externa ¼ NPT, ½ NPT ou ½ BSP
- Temperatura de trabalho: -30 a 100 °C
- Materiais em contato com o meio: aço inox 316L, anel de vedação em FKM (Viton ©) e cerâmica
- Saída: 4-20 mA a 2 fios
- Conexão elétrica: DIN 43650 (EN 175301-803)
- Sobre-pressão: 2 vezes a pressão nominal
- Resposta dinâmica: < 30 ms
- Alimentação: 11-33 Vcc
- Faixas de pressão relativa disponíveis:
• 0,2 MPa (2 bar)
• 0,5 MPa (5 bar)
• 1 MPa (10 bar)
• 2 MPa (20 bar)
• 5 MPa (50 bar)
• 10 MPa (100 bar)
- Exatidão, incluindo histerese, linearidade e repetibilidade: 0,5% do fundo de escala (1,0% para o modelo de 100 bar)
- Dimensões:
• ¼ NPT: Ø 27 x 84,0 mm
• ½ NPT: Ø 27 x 89,0 mm
• ½ BSP: Ø 27 x 83,0 mm
8801511002 TP NP400 cerâmico 1/4 NPT 4-20 mA: 0...2 bar
8801511005 TP NP400 cerâmico 1/4 NPT 4-20 mA: 0...5 bar
8801511010 TP NP400 cerâmico 1/4 NPT 4-20 mA: 0...10 bar
8801511020 TP NP400 cerâmico 1/4 NPT 4-20 mA: 0...20 bar
8801511050 TP NP400 cerâmico 1/4 NPT 4-20 mA: 0...50 bar
8801511100 TP NP400 cerâmico 1/4 NPT 4-20 mA: 0...100 bar
8801512002 TP NP400 cerâmico 1/2 NPT 4-20 mA: 0...2 bar
8801512005 TP NP400 cerâmico 1/2 NPT 4-20 mA: 0...5 bar
8801512010 TP NP400 cerâmico 1/2 NPT 4-20 mA: 0...10 bar
8801512020 TP NP400 cerâmico 1/2 NPT 4-20 mA: 0...20 bar
8801512050 TP NP400 cerâmico 1/2 NPT 4-20 mA: 0...50 bar
8801512100 TP NP400 cerâmico 1/2 NPT 4-20 mA: 0...100 bar
8801522002 TP NP400 cerâmico 1/2 BSP 4-20 mA: 0...2 bar
8801522005 TP NP400 cerâmico 1/2 BSP 4-20 mA: 0...5 bar
8801522010 TP NP400 cerâmico 1/2 BSP 4-20 mA: 0...10 bar
8801522020 TP NP400 cerâmico 1/2 BSP 4-20 mA: 0...20 bar
8801522050 TP NP400 cerâmico 1/2 BSP 4-20 mA: 0...50 bar
8801522100 TP NP400 cerâmico 1/2 BSP 4-20 mA: 0...100 bar
